產品類型-系列描述：

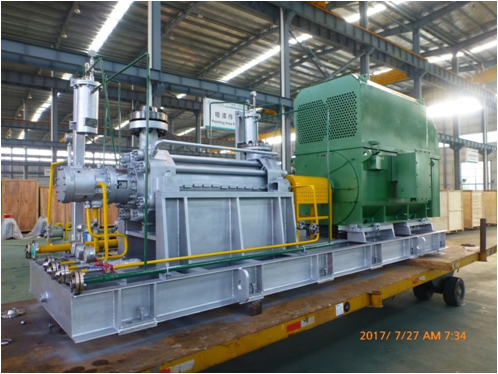

BMS型石油化工流程泵為臥式、單殼體徑向剖分多級兩端支撐式離心泵，也稱多級單殼體節段式泵，環形段泵。是根據API610標準要求設計，BB4泵型。該系列泵殼體采用徑向導葉結構，可以根據溫度選取中心支撐或底腳支撐結構，進出口可以按照用戶的需要多個方向靈活布置；首級葉輪和次級葉輪采用不同的設計理念進行設計，首級考慮泵的汽蝕性能，次級考慮泵的效率，整個泵具有優良的汽蝕性能和效率；密封系統完全按照API682第三版《離心泵及回轉軸封系統》進行設計，可配置各種形式的密封和沖洗冷卻方案，適用于各種復雜工況，使用范圍廣；平衡裝置，該系列泵采用平衡鼓，平衡盤鼓的結構，能更好的平衡軸向力，減輕軸承負擔，增加軸承壽命；軸承分滾動軸承和滑動軸承兩種配置形式，可以依據泵的實際情況來選用。
參數：
API標準泵結構型式：BB4
適用流量范圍：3~900 m3/h
適用揚程范圍：~1800 m
最高設計壓力：27 MPa
適用溫度范圍：-80~210ºC
領域： 可輸送各種清潔或者輕度污染的易燃，易爆，中性，強腐蝕性介質，主要應用于冷卻或加熱系統，鍋爐給水，冷凝水，除垢及一般工業應用等。

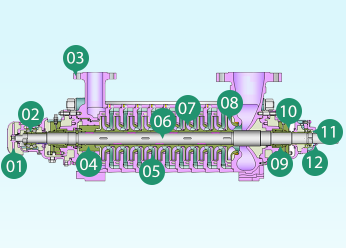

產品剖面圖：
1. 配置風扇對軸承箱進行冷卻。
2.面對面配對安裝的圓錐滾子軸承，保證軸承的承載能力，避免軸承發熱現象。稀油潤滑。
3. 底腳安裝，進出口可以按照用戶的需要有不同的選擇，方便現場安裝。
4. 軸向力采用平衡鼓+平衡鼓套的結構形式，結構簡單，平衡效果好。
5. 所有的口環、級間襯套、節流間隙處均采用不咬合、高硬度的配對材料?？梢詫Ρ砻嫣幚淼玫礁哂捕?，以便輸送含固體顆粒等磨損介質。
6. 葉輪軸上定位保留一定的安裝間隙，隨著溫度變化可以減少軸的變形，并且整個轉子做動平衡試驗，保證轉子運行的穩定性。
7. 次級葉輪具有較高的效率指標，整個系列的產品高效節能。
8. 首級葉輪單獨設計，具有較高的抗汽蝕性能。
9. 標準API682密封腔，根據工況和用戶要求可以配置不同的密封形式。
10. 配集裝式單機械密封或串聯雙機械密封，達到更好的密封效果。
11. 徑向圓柱滾子軸承，可承受徑向負荷。
12. 迷宮防塵盤。其可以有效防止灰塵進入箱體對軸承造成破壞，也可以防止?jié)櫥屯饴?，提高軸承壽命。
